Comment éviter les interférences de flexion de la tôle dans les opérations de freinage à pression

Par l’auteur : Mark Hanks

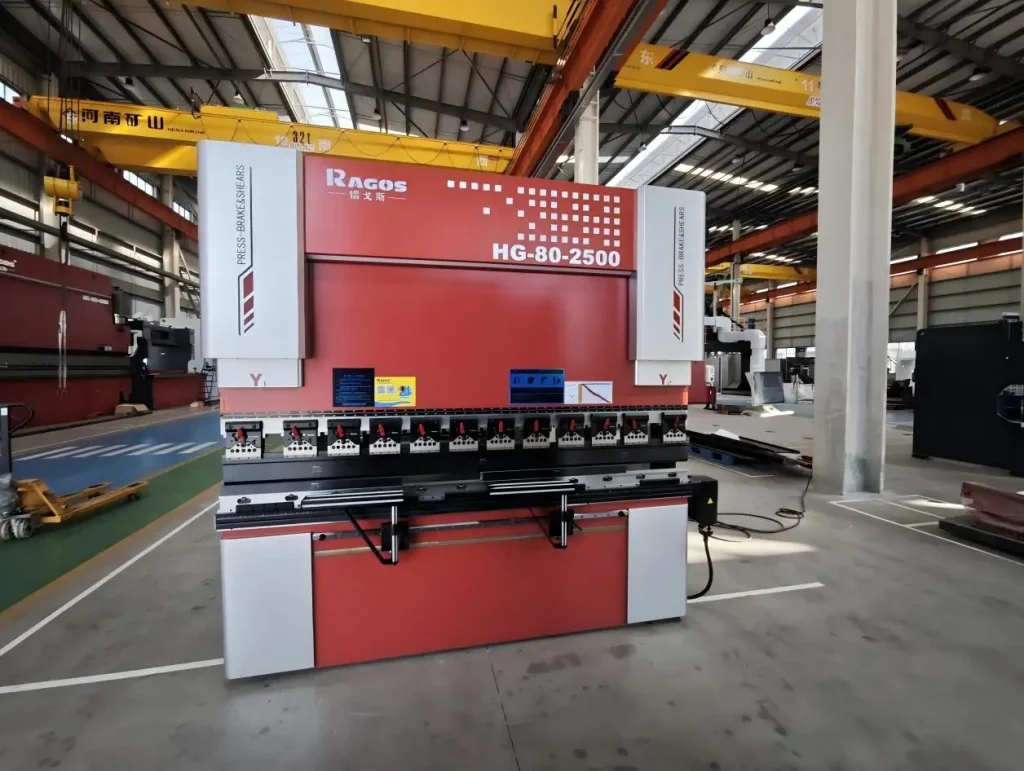

L’interférence de la tôle et de la flexion est l’un des défis les plus courants lors de la flexion des freins à pression CNC. Elle se produit lorsque la pièce entre en collision avec la poinçon, la matrice, le cadre de la machine ou des brides déjà pliées. Chez JS RAGOS, nous aidons les clients à identifier et éliminer les interférences de courbure grâce à des outils personnalisés, des processus de flexion optimisés et des solutions de conception pratiques. Ce guide explique les types courants d’interférences de courbure et partage des solutions basées sur notre expérience de fabrication.

1.1.Pourquoi l’interférence de courbure est importante

La flexion est l’opération la plus importante en tôle. Cette opération repose sur la déformation plastique du métal pour créer des parties d’une géométrie et d’une dimension spécifiques. Comparé aux procédés de soudage, de rivetage ou de boulonnage, le procédé de pliage présente les avantages suivants.

• Plus grande précision et répétabilité

• Réduction des coûts d’outillage et de main-d’œuvre

• Temps de cycle plus court

• Amélioration de l’apparence en éliminant les joints et les coutures

Cependant, l’utilisation de géométries plus complexes augmente le risque d’interférences de courbure. Sans une planification appropriée du processus, le choix des bons outils et la prise en compte du bon ordre des opérations, les interférences de courbure peuvent rendre impossible la fabrication d’une pièce. Chez JS RAGOS, nous commençons à traiter les problèmes d’interférences lors de la phase de conception de la pièce afin d’assurer une fabrication efficace et fluide.

Comment la flexion en V-Groove empêche les collisions de l’outil

2.2.Qu’est-ce que l’interférence de flexion de la tôle ?

Les interférences de flexion surviennent principalement sur des composants conçus pour subir deux courbes ou plus. Dans de tels cas, l’interférence survient à cause d’une collision physique entre un bord tordu d’un composant dans le procédé et la puce, la poinçon, le cadre de la machine ou une caractéristique du composant. Les principaux facteurs d’influence sont :

• Forme et dimensions de la pièce

• Outillage (poinçonnage et matrice)

• Structure de la machine (largeur du plateau, course du béton, course du calibre arrière)

• Séquence de flexion

Voici les trois types les plus courants d’interférence de courbure, illustrés par des exemples typiques.

2.1 Interférence entre le bord courbé et l’outillage

C’est le type d’interférence le plus fréquent. Pendant le cycle de pliage, la bride précédemment courbée peut entrer en collision avec le poinçon (outil supérieur) ou la matrice (matrice inférieure), provoquant une déformation ou l’arrêt du processus.

• Interférence de la puce supérieure – Le bord tordu frappe le poinçon lorsqu’il tourne vers le haut.

Figure 1 : Interférence du poinçon supérieur lors de la pliabilité de la tôle

• Interférence du cip inférieur – La pièce entre en collision avec l’épaule du die ou l’outil inférieur.

Figure 2 : Interférence inférieure dans la courbure du frein de pression

Exemple : Une grosse bride sur une partie en forme de « U » peut facilement frapper le punch. JS RAGOS recommande de vérifier la dégagement des outils dès le début de la phase de conception.

2.2 Interférence entre la pièce et la machine

Cela se produit avec des géométries enfermées ou surdimensionnées, telles que :

• Courbes fermées à trois côtés – Après avoir plié deux côtés parallèles, les hautes parois verticales heurtent la matrice supérieure lors de la tentative du troisième côté. De plus, le plateau de la machine ou le manomètre arrière peut bloquer la position des pièces.

Figure 3 : Interférence de flexion à trois côtés fermés

• Courbes en forme de « Z » – Un simple décalage (courbe en Z) échoue souvent : après le premier virage de 90°, la longue jambe pointe vers le bas et frappe la table de la machine lors du second virage.

Figure 4 : Courbure en forme de Z

✨ Aperçu JS RAGOS : De nombreuses pièces dites « inflexibles » peuvent être sauvées en ajustant l’ordre de flexion ou en utilisant des outils spéciaux — voir la Section 3.

2.3 Interférence avec d’autres caractéristiques de la pièce

Dans les pièces nécessitant des assemblages serrés, les tolérances accumulées et le reculement peuvent provoquer des collisions des bords ou des angles qui ne tombent pas.

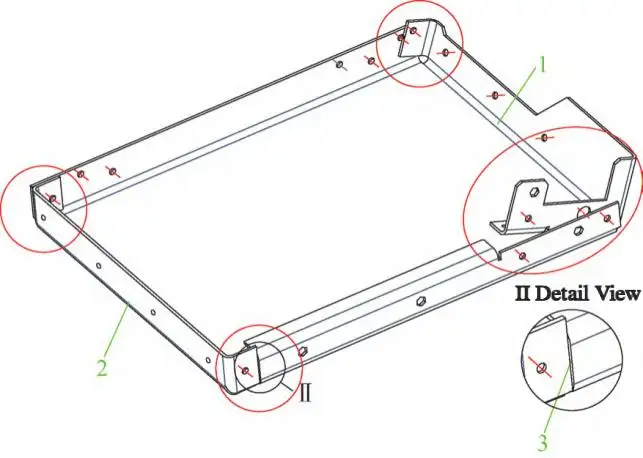

Figure 5 : Flexion avec une structure d’assemblage

Exemple : une pièce en forme de boîte avec des brides d’accouplement internes. Si la tolérance de largeur est trop négative (trop courbée), les brides latérales s’entrechoquent. Sans un espace approprié à certaines positions, l’angle de courbure ne peut pas atteindre 90°.

Ces cas nécessitent une approche globale : analyse de tolérance, compensation de reprise et planification de séquences.

Types courants d’interférences de flexion de la tôle métallique

Type d’interférence	Cause typique	Solution recommandée
Bord courbé & outillages	Les hautes brides entrent en collision avec la poinçonne ou la matrice	Utilisez une poinçonne à cou de gauche ou personnalisez les outillages
Pièce & machine	Les pièces fermées ou surdimensionnées heurtent le châssis ou le plateau de la machine	Essayez une meilleure séquence de flexion ou utilisez une autre machine avec une plus grande gorge ou lumière du jour
Interférence de caractéristiques de la partie	Les brides adjacentes ou les dégagements étroits provoquent des collisions	Ajustez les tolérances, redessinez les pièces ou compensez le rebond

3. Solutions pratiques aux interférences de flexion de la tôle

Fort de décennies d’expérience en fabrication, JS RAGOS applique les stratégies suivantes — souvent combinées — pour résoudre efficacement les problèmes d’interférence.

3.1 Optimiser la sélection des outils et modifier les formes des coins

Le choix des outils est la première ligne de défense.

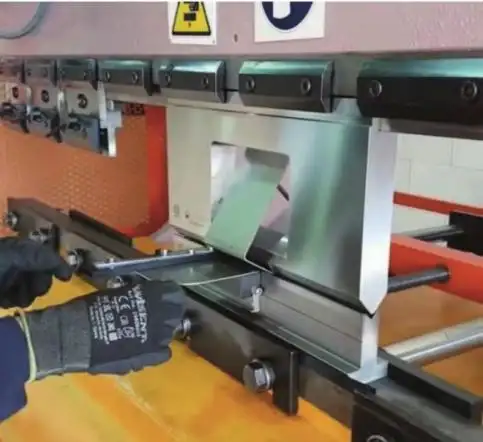

• Punch crocheté / cou de poule – La solution la plus courante pour les pièces en forme de « U ». Sa conception en retrait offre un dégagement pour les brides hautes. JS RAGOS propose une gamme de poinçons à col de poule et peut recommander la bonne taille en fonction de la hauteur de la bride et de la largeur du fond.

Figure 6 Poinçonne à cou de croiseau pour pièces en tôle en forme de U.

• Outillage standard modifié – Encoche, fraise ou trou de jeu dans la poinçonne ou la matrice là où des interférences surviennent. Cependant, il faut toujours vérifier que le corps restant de l’outil a une solidité suffisante pour éviter une usure prématurée ou une déviation.

Figure 7 : Moisissure modifiée

Lorsque même un poinçon à cou de poule ne peut pas dépasser la pièce, JS RAGOS recommande une courbure en ligne de rainure ou en V (également appelée « rouage avant la pliure »).

Comment la flexion en V-Groove empêche les collisions de l’outil

La courbure en V désigne l’usinage d’une rainure en V à des emplacements désignés de flexion d’une tôle, qui est ensuite pliée à la forme souhaitée à l’aide d’un frein à pression. Les caractéristiques du procédé de flexion en sillon en V peuvent se résumer en trois aspects.

1) Caractéristiques du procédé de flexion en sillon en V

La courbure en sillon en V entraîne un petit rayon de tranchant et aucune marque de flexion sur la pièce.

Selon les théories de la flexion de la tôle, le rayon de flexion au bord d’une pièce de tôle dépend de l’épaisseur de la tôle. La courbure en rainure en V nécessite l’usinage d’une rainure de forme donnée au point de courbe. Cette opération consiste intrinsèquement à retirer l’épaisseur et à augmenter le bord de la zone de flexion. La flexion en sillon en V nécessite également une force de flexion plus faible en raison de l’épaisseur réduite dans la zone de flexion. Comme la force de flexion n’impacte pas l’ensemble de la pièce, aucune marque de flexion n’est produite sur la pièce, même sur des surfaces décoratives. De plus, le processus de flexion en sillon en V nécessite une force réduite, éliminant ainsi la possibilité d’empreintes sur les surfaces décoratives.

Ce procédé est particulièrement applicable aux finitions décoratives des métaux haut de gamme dans les hôtels, banques, centres commerciaux, aéroports et divers autres lieux haut de gamme.

2) Réduction du tonnage d’équipement pour les opérations de flexion

Dans le contexte de la flexion des tôles, la force de flexion et le tonnage associés à l’opération de flexion sont directement liés à l’épaisseur de la plaque. Une épaisseur de feuille plus élevée nécessite une force de flexion plus élevée et un tonnage plus élevé de la machine à courbir.

Avec l’introduction d’une rainure en V avant l’opération de pliage, l’épaisseur de la feuille est considérablement réduite. Cette réduction entraîne à son tour une force de flexion plus faible pour l’opération et permet de plier des feuilles plus épaisses sur les freins à pression avec un tonnage plus faible.

Cette méthode réduit le coût des machines à frein à pression, réduit les coûts énergétiques et permet d’économiser de l’espace de production.

3) Pliage des pièces complexes et manipulation du reculement

Comme montré à la Figure 2, la pièce ne peut pas être formée en utilisant les techniques de pliage classiques sur un frein à pression standard. Cependant, il est possible de façonner la pièce en utilisant d’abord des rainures en V sur la pièce, puis en pliant manuellement.

De plus, la force de reculement et l’angle peuvent être influencés et contrôlés par l’épaisseur de la feuille après la découpe de la rainure en V. Si l’épaisseur après le creoving en V est d’environ 0,3 mm, alors l’angle de reculement est négligeable et le reculement est pratiquement éliminé.

Score line / V-Méthode de la rainure :

• Appuyer une incavité peu profonde (profondeur de la rainure en V≈ 80 % X épaisseur de la feuille) le long de la ligne de courbe.

• La rainure permet une pré-flexion partielle (par exemple, jusqu’à 135° au lieu de 90°), évitant ainsi les collisions de l’outil aux étapes suivantes.

• Enfin, aplatir à 90°.

Figure 8 : Procédé de pressage à fil

a) Rainures et pré-flexion b) Rainurage, flexion et correction

Figure 9 : Rainures et flexions

Attention : les rainures profondes peuvent réduire la résistance ou provoquer des fissures — évaluez par application. JS RAGOS peut effectuer des tests de faisabilité pour votre matériau et votre épaisseur spécifiques.

3.2 Concevoir une séquence de flexion intelligente

Optimiser la séquence de flexion est souvent la méthode la plus rentable pour éliminer les interférences dans les pièces complexes en tôle. Dans de nombreux cas, une séquence de flexion intelligente peut éliminer le besoin d’outillages personnalisés coûteux tout en améliorant l’efficacité de la production.

Pour le Z-Exemple de flexion :

Au lieu de plier directement les deux jambes à 90° :

• Pré-courber la première étape à environ 135°.

Figure 10 : Schéma de la pré-flexion

• Plier complètement la deuxième étape à 90°.

Figure 11 : Séquence de courbure

• Revenir à la première étape et la terminer à 90°.

Figure 12 : Processus de pré-courbure

Pour les complexes, multi-Parties pliées :

• Utiliser le raisonnement en ordre inverse – déterminer d’abord la dernière courbe, puis remonter le mouvement. Cela garantit que les brides critiques (les plus difficiles d’accès) sont pliées en dernier, évitant ainsi les interférences avec le poinçon.

Avant-Maîtrise comme opération sacrificielle :

Ajoutez une courbure inverse temporaire (petit angle) où l’interférence est prévue. Après avoir terminé les courbes principales, la courbure temporaire est soit corrigée, soit supprimée.

JS RAGOS aide les clients à simuler des séquences de flexion en utilisant CAO/FAO et des connaissances éprouvées sur le terrain — ce qui permet d’éviter des semaines d’essais et d’erreurs.

3.3 Choisir le bon équipement de flexion

Tous les freins à pression ne se valent pas. Deux types principaux :

• Presses à formage vers le haut (à émers inférieur) – Adaptées aux feuilles fines ; le poing monte depuis le bas.

• Presses de formation vers le bas (à la tête du sommet) – Le poinçon descend ; Mieux adapté aux plaques épaisses et aux grandes pièces.

Principaux paramètres de la machine influençant l’interférence :

• Hauteur et course ouvertes – Espace insuffisant pour un dégagement prolongé sur les brides hautes.

• Largeur de lit – Les lits larges peuvent bloquer les parties qui s’étendent sous la puce.

• Plage de déplacement et disposition de la jauge arrière – Peuvent entrer en conflit avec des pièces longues ou asymétriques.

JS RAGOS utilise une gamme de freins à pression CNC modernes (y compris des modèles équipés de logiciels avancés d’évitement des interférences) et peut vous conseiller sur la sélection de la machine adaptée à votre famille de pièces spécifique.

3.4 Design personnalisé / Non-Outillages standards

Pour des géométries très complexes, les outils standards ne suffisent pas. JS RAGOS conçoit et fabrique des outils de pliage non standard dédiés, notamment :

• Matrices en forme monobloc (par exemple, poinçons en étalon, formes ajustées au rayon)

• Assemblages modulaires (outils mobiles multi-composants qui « se dilatent » ou « s’effondrent » pendant la course)

Un outillage personnalisé nécessite une analyse attentive de la géométrie des pièces, du matériau, de la taille du lot et du coût. JS RAGOS offre un service de bout en bout : étude de faisabilité → conception 3D → production → essai internes.

3.5 Améliorer la conception des pièces pour la flexibilité

Parfois, la meilleure solution consiste à modifier la conception du produit sans affecter sa fonction ou ses dimensions.

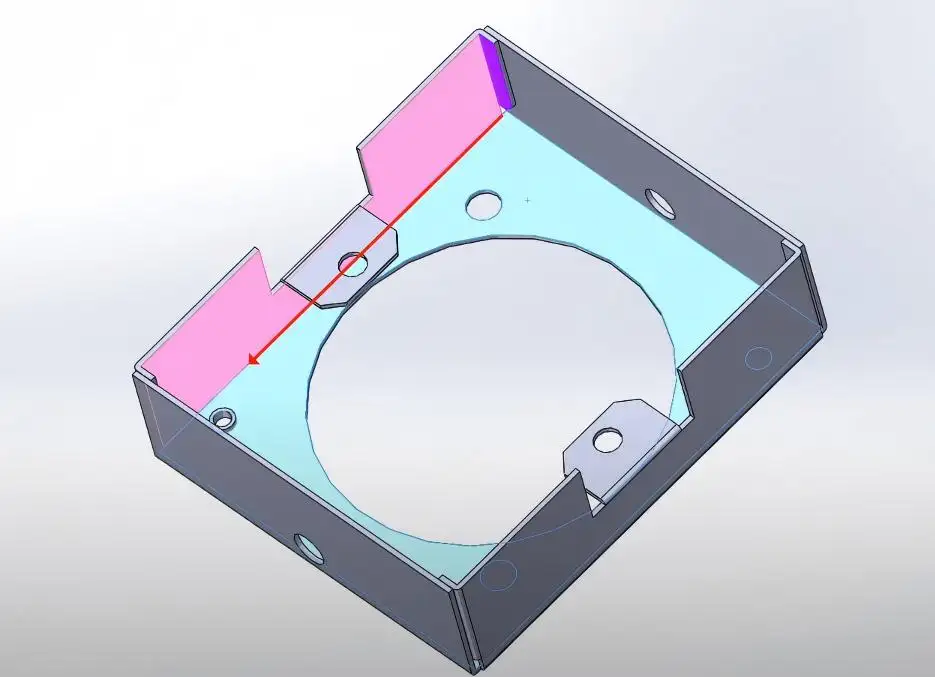

Boîtier réel de JS RAGOS (couvercle de lampe de locomotive) :

Le design original comportait deux brides à angle d’aigu et une soudure séparée. Après analyse, nous avons échangé la soudure et une bride :

• La bride auparavant agute est devenue une courbure droite (facile à former).

• La bride d’origine est devenue une soudure (raccourcie de 45 %).

Résultats :

• Aucune interférence de flexion.

• Réduction de 55 % de la longueur de soudure → un coût plus faible et un débit plus élevé.

• Aucun outillage spécial requis.

JS RAGOS propose des revues DFM (Design for Manufacturability) au stade précoce du prototypage pour saisir ces opportunités.

4. Résumé & Pourquoi choisir JS RAGOS

L’interférence de la tôle dans la flexion est inévitable à mesure que les pièces deviennent plus complexes, mais elle n’est jamais irrésoluble. L’essentiel est de combiner :

• Sélection correcte des outils (standard, modifié ou personnalisé)

• Une séquence de flexion bien planifiée (pré-courbes, logique inversée)

• Prise de conscience des limites de la machine (et choix du bon équipement)

• Optimisation de la conception (modification des caractéristiques qui provoquent une interférence personnelle)

En tant que fabricant dédié, JS RAGOS ne se contente pas d’écrire sur des solutions — nous les appliquons quotidiennement sur notre atelier.

Prévenir les interférences de flexion de la tôle nécessite la bonne combinaison de sélection d’outils, d’optimisation de la séquence de courbure et de capacité de contrôleur de courbage.

Que vous ayez besoin de poinçons à col de poule, d’outillages personnalisés ou de solutions complètes de freins à pression CNC, JS RAGOS peut aider à améliorer la qualité de la pliage et l’efficacité de la production.

Contactez JS RAGOS pour une revue gratuite de votre pièce ou de votre dessin. Nous vous aiderons à analyser les interférences potentielles de flexion et à trouver les meilleures solutions de courbure avant la production.

FAQ

Q1 : Pourquoi des interférences de flexion se produisent-elles ?

La plupart du temps, lors du processus de pliage de la tôle, la présence d’interférences dans de petites brides et languettes peut impacter la qualité de la pièce. Cela augmente les défauts, les retravails, réduit l’efficacité de la production et hausse les coûts.

Pour les solutions sur site, ce problème d’interférence peut être résolu en sélectionnant et en changeant l’outil de flexion pour un autre profil, ce qui peut aider à obtenir le processus de flexion souhaité.

De petites onglets de composants pliés peuvent montrer des interférences, illustrées dans l’image ci-dessous.

Q2 : Comment éviter les interférences du frein à pression ?

À partir de la structure de la pièce, différents profils d’outils de pliage peuvent être sélectionnés. Vous pouvez également contacter JS Ragos. Notre équipe peut examiner votre dessin de pièces et suggérer un profil de bending.

Q3 : Les poings à cou de gâche peuvent-ils éliminer les interférences ?

Comme d’autres outils, les poinçons à cou de poule peuvent aider à résoudre les problèmes d’interférence de courbure, cependant, ils présentent aussi leurs limites. Il n’existe pas de profil d’outil qui soit une solution à tous les problèmes de flexion.

Q4 : Quelle est la séquence de flexion optimale pour les pièces complexes en tôle ?

En observant l’évolution de la technologie des freins à pression, on peut observer l’évolution des freins à pression NC vers les freins à pression CNC. Les freins à pression CNC modernes les plus avancés offrent la capacité de simulation 2D et 3D, et le logiciel correspondant pour la planification et la programmation est également disponible.

Lorsque vous travaillez avec un fournisseur de freins à pression pour spécifier un frein à pression, vous devez vérifier si ces fonctions sont disponibles. Cela permet au contrôleur CNC de générer automatiquement une séquence de flexion optimisée pour chaque importation d’un fichier DXF ou STEP 2D ou 3D.

Q5 : Quand est-il nécessaire d’utiliser des outils personnalisés ?

Comme montré dans la figure, lorsqu’un petit poinçon à cou de poule n’offre pas l’espace nécessaire, un poinçon à col de gêne plus grand doit être utilisé pour obtenir l’espace nécessaire.
