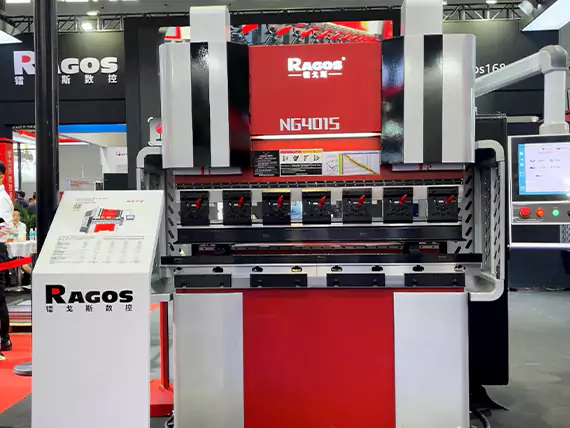

Presse plieuse électrique

🔹 Construction du cadre

La machine adopte un cadre en acier soudé robuste, offrant une excellente rigidité, résistance et durabilité pour une stabilité à long terme.

🔹 Traitement thermique et dynamisation par injection

Après soudure, tout le châssis subit Traitement thermique anti-stress et grenaillage, ce qui supprime efficacement les contraintes internes, minimise la déformation et améliore la stabilité structurelle.

🔹 Usinage de précision CNC

Toutes les surfaces de montage critiques sont usinées dans un Opération de serrage unique sur un centre d’usinage vertical CNC. Cela garantit un parallélisme et une perpendiculité exceptionnels, offrant une précision supérieure et une qualité de flexion constante.

• Mode de programmation sur écran tactile graphique 2D
• Représentation 3D de machines, en simulation et en production
• TFT couleur haute résolution 24"
• Compatibilité Delem Modusys (évolutivité et adaptabilité des modules)
• USB, interface périphérique
• Support applicatif spécifique à l’utilisateur dans l’environnement multitâche du contrôle
• Interface de courbure et de correction du capteur
• Logiciel hors ligne Profile-S2D

1. Fonctions de protection optique : support
2. Fonctions d’imagerie optique : support
3. Émetteur laser : CLASSE 1 Laser à bloc
4. Récepteur : Récepteur d’appareil photo avec processeur d’image intégré
5. Portée optique maximale recommandée : 8 mètres
6. Surface de détection : 30mm(H)x30mm(W)
7. Résolution minimale de détection d’objet : 2 mm
8. Type de connecteur : M12 12 broches
9. Compatibilité des outils : outils en V et outils non standards
10. LED d’état intégrées : support

Sur la machine JS Ragos, deux règles à grillage éliminent les variations de précision causées par l’usure des rails de guidage, assurant une synchronisation précise et une stabilité structurelle améliorée.

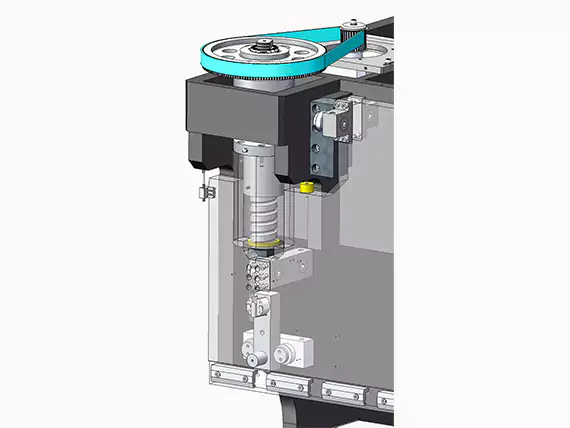

Un mouvement fluide et une synchronisation fiable sont garantis par une paire de vis à billes de haute précision, et les dommages causés par des charges excentriques sont évités grâce à la construction soigneusement réalisée de la charnière.
Une précision supérieure de flexion et une fiabilité opérationnelle à long terme sont garanties par le positionnement très précis du système, obtenu grâce à une gestion en temps réel de la rétroaction de la règle de réseau.

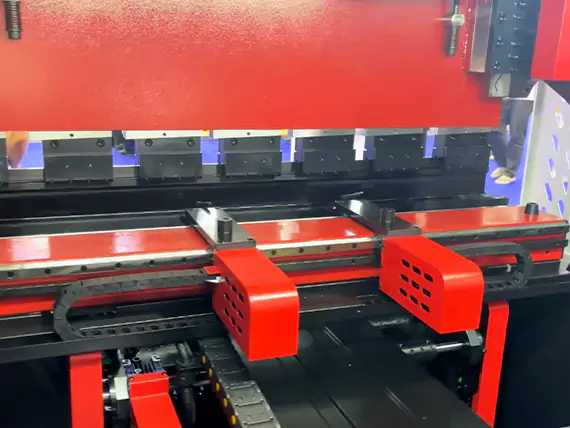

Système de butée arrière de haute précision

Nos presses plieuses sont équipées d’un Système de butée arrière de haute précision, conçue pour garantir un positionnement rapide, précis et reproductible de la tôle. Utilisation vis à billes, guides linéaires et courroies de précision, le système garantit un mouvement fluide et une fiabilité à long terme.

Caractéristiques clés :

• ±Précision de positionnement de 0,03 mm
• Mouvement à grande vitesse sur les axes X, R et Z
• Réglage micrométrique avec doigts à double butée
• Système de support en tôle fine (SPA) avec une capacité de charge de 30 kg par support
• Conception modulaire, flexible pour des configurations 4, 6 ou multi-axes

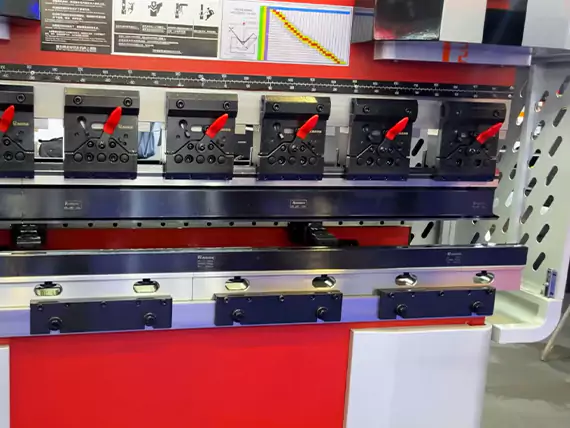

Chargement rapide

Des poinçons sectionnés plus petits peuvent être enclenchés et retirés à l’avant du support.

Rainure de sécurité

Une plaque de camping spéciale est disponible pour monter le poinçon sur la machine, utilisant la rainure de sécurité sur la potion supérieure du porte-poinçon. Cette plaque de serrage spéciale empêche la chute du poinçon lorsque le mouvement horizontal de la pince est nécessaire.

Sécurité de l’opérateur

La barre antichute empêche les poinçons de tomber du porte-poinçon pendant la configuration, augmentant la sécurité de l’opérateur. Une fois le poinçon inséré dans la serre, le poinçon peut être déplacé à n’importe quel endroit le long du lit de frein, éliminant ainsi la possibilité qu’il tombe de la pince.

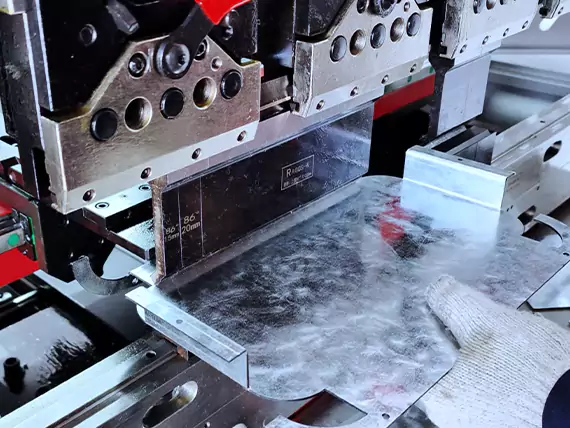

Nous fournissons Outillage de presse plieuse personnalisé pour répondre à différentes applications de flexion. Tous nos outils sont fabriqués à partir de Acier haute résistance 42CrMo, avec traitement thermique pour garantir une excellente dureté, durabilité et longue durée de service.

Nous proposons également Services d’outillage segmenté, permettant des configurations flexibles pour différentes longueurs et formes de flexion. Nos outillages peuvent être personnalisés pour s’adapter Wila, Amada et autres systèmes d’outils standards, assurant la compatibilité et la facilité d’installation.
