Machine de pliage à freins à pression CNC

En intégrant des robots de flexion optionnels de FANUC, KUKA, ABB et Yaskawa, nous proposons des solutions d’automatisation personnalisées conçues directement à partir des plans clients. Nos systèmes peuvent être configurés avec des outillages et des systèmes de serrage de haute qualité tels que Wila, Amada et Rolleri, ainsi qu’avec des dispositifs spécialisés, afin d’obtenir une flexibilité et une précision maximales.

Cette approche personnalisée permet une efficacité de production nettement supérieure, une réduction de l’intensité de travail et une meilleure régularité de la qualité de la courbe. Combinées à une automatisation intelligente, nos solutions garantissent un traitement fiable et rapide qui s’adapte parfaitement aux besoins des usines intelligentes modernes.

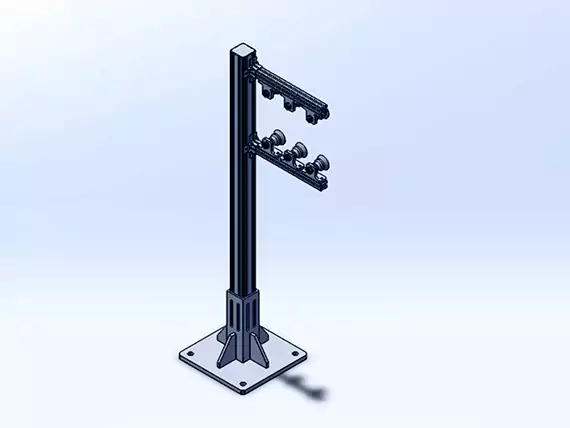

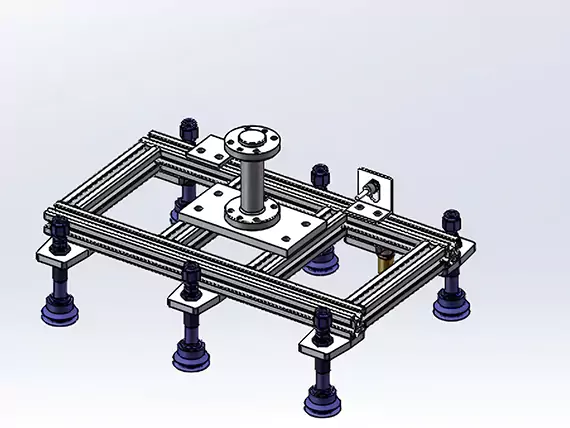

Nous concevons et construisons Pinces sur mesure à l’extrémité du bras adapté à vos pièces, processus et robots. De la manipulation de feuilles fines aux assemblages lourds de plaques, tubes et boîtiers, nos grippeurs sont conçus pour haute stabilité, cycles rapides et maniabilité sans rayures— parfait pour plier des cellules, des lignes de soudure et le chargement/déchargement automatisé des freins à pression.

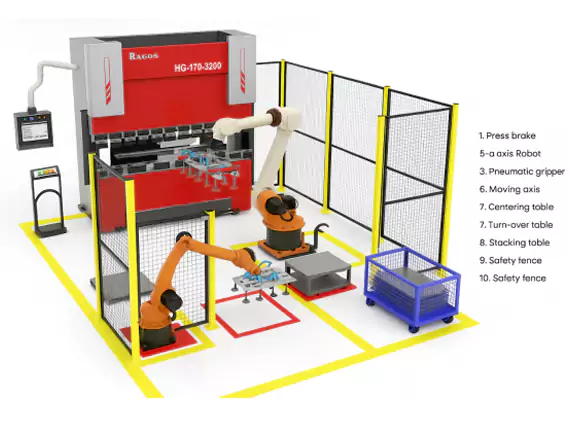

Une cellule de flexion moderne est conçue pour des opérations de pliage automatisées et efficaces de la tôle. Sa disposition est optimisée pour garantir un flux fluide des matériaux, la précision et la sécurité des opérateurs. Les principaux composants incluent généralement :

• Plaque de chargement – Où les feuilles brutes sont placées, prêtes à être pliées.
• Table d’alignement – Garantit que les feuilles sont correctement positionnées pour des courbes précises.
• Zone de flexion – La machine à frein à pression principale ou la machine à plier.
• Table basculante/rotative – Pour les pièces nécessitant plusieurs pliés de chaque côté.
• Déchargement de la plaque – Où sont collectées les pièces finies.
• Armoires de sol – Rangement pour outils et accessoires, afin de garder l’espace de travail organisé.

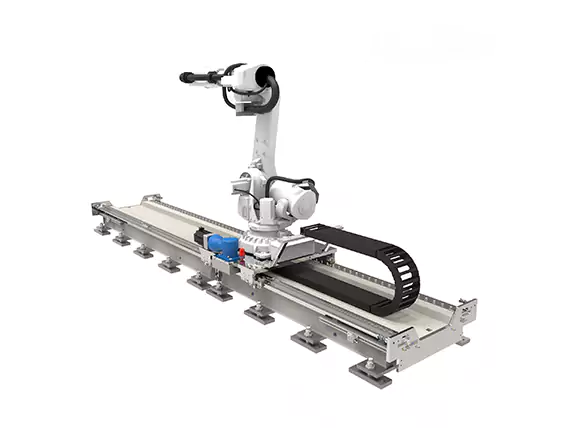

Robot courbeur à 7 axes

Notre robot de flexion 7 axes est conçu pour une flexibilité et une efficacité maximales dans le pliage de la tôle.

• Manutention des pièces longues – Plie facilement les pièces plus longues avec une grande précision.
• Évolutivité future – Prêt à gérer davantage de pièces à mesure que la demande de production augmente.
• Positionnement flexible – Le robot peut être déplacé sur le côté, permettant aux opérateurs de plier manuellement des pièces supplémentaires si nécessaire.
• Haute efficacité – Fonctionne parfaitement avec des freins à pression et des lignes automatisées pour augmenter la productivité.

Une table basculante est utilisée dans les opérations de pliage pour tourner ou faire tourner les pièces, permettant plusieurs courbes sur des côtés différents. Il améliore l’efficacité du flux de travail, réduit la manipulation manuelle et garantit un positionnement précis pour les pièces complexes.

Le DSP LASER protège l’opérateur du frein à pression contre le risque d’écrasement qui pourrait accidentellement survenir entre la partie mobile de la machine et la partie fixe. L’idée de projet utilisée pour cet appareil est d’équiper la perche mobile du frein à pression avec une zone de protection.

Il s’agit d’un volume de dimensions appropriées et spéciales généré par le LASER DSP et placé sous le sommet supérieur de l’outil à une distance supérieure à celle que la machine doit arrêter. Ainsi, la zone de protection, qui se déplace avec la partie mobile car elle est intégrée, avance la course de celle-ci vers la partie fixe. Un obstacle (par exemple les doigts de l’Opérateur) lors de l’entrée dans la zone de protection. Est détecté immédiatement, provoquant par conséquent l’interruption du mouvement de la pièce mobile.

Le système de contrôle laser, développé avec Data-M & Vision Components, garantit des angles de flexion très précis après une seule opération de flexion.

En tant que solution entièrement automatique et assistée par laser pour mesurer l’angle de flexion pour freins à pression CNC, iMeasure offre une détection d’angle précise, quel que soit le type de matériau ou l’épaisseur. Avec une précision dépassant ±0,1°, elle atteint un niveau de précision auparavant inaccessible.

Le système corrige automatiquement les angles de flexion en projetant un faisceau laser sur la surface de la feuille, qui est ensuite détecté par une caméra. En calculant l’angle entre le faisceau laser et l’axe de la caméra, le système détermine l’angle de flexion réel, compense le rebond et optimise la force appliquée pour obtenir des résultats parfaits.

Actuellement compatible avec Qui, Yaskawa, FIGUE, Fanuc, et Mitsubishi Robots — D’autres marques arriveront bientôt.

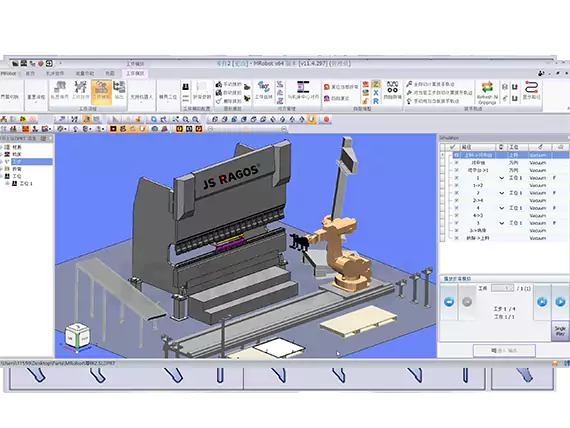

✨ Principales fonctionnalités de notre logiciel 3D

• Saisie automatique et calcul du chemin→ Installation rapide et précise.
• Captivation visuelle interactive→ Réglage en temps réel facile.
• Réglage fin manuel→ Ajustez les trajectoires des robots avec des points de contrôle simples.
• Supports à vide et pince→ Flexible pour des outillages complexes.
• Supports ferroviaires→ Idéal pour les grandes cellules à courbe.
• Installation simple d’empilement→ Un flux de production plus rapide et plus propre.
• CCode NC pour machine et robot→ Communication fluide.
• Fonctionnement synchronisé→ Flexion stable et efficace.
