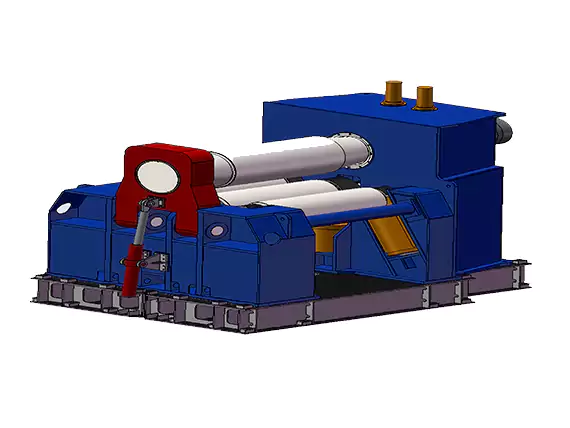

Machine à laminer à 4 plaques

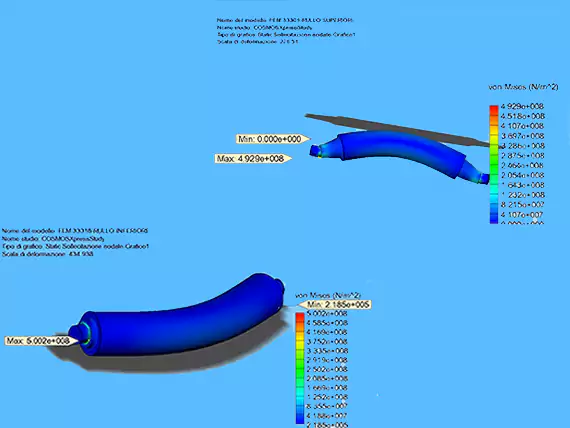

Nos machines sont construites avec un châssis haute résistance conçu par Analyse par éléments finis (FEA) pour garantir une rigidité et une précision maximales. Tous les composants principaux subissent traitement thermique pour améliorer la durabilité et la stabilité à long terme.

Équipé d’un système dédié Système de roulement en cône, permettant à la machine de former facilement des formes coniques avec une grande précision et efficacité.

En répartissant uniformément la charge sur plusieurs engrenages, la disposition planétaire fournit un couple fort et stable aux rouleaux avec peu de perte d’énergie, contrairement aux systèmes de transmission lourds traditionnels qui gaspillent de l’énergie par des pertes mécaniques à plusieurs étages.

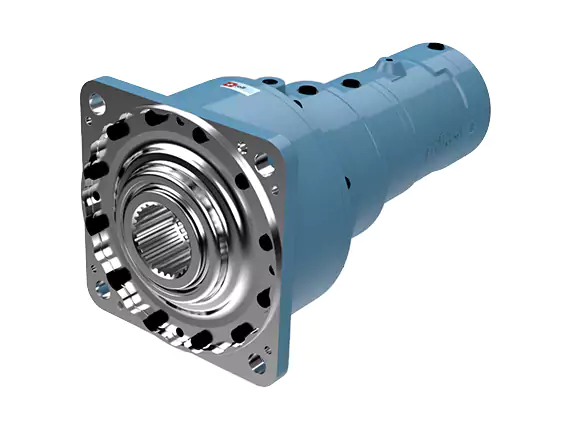

Un moteur hydraulique séparé et une boîte de vitesses planétaire, directement connectés sur le même axe, alimentent chaque rouleau. Une durée de vie mécanique plus longue, une meilleure précision de flexion et un fonctionnement plus fluide sont rendus possibles grâce à cette conception, qui élimine la perte de couple lors de la transmission.

Pour les cylindres de grand diamètre, un Dispositif de soutien supérieur et inférieur est prévu pour éviter l’effondrement du matériau et assurer l’arrondissement pendant le processus de laminage.

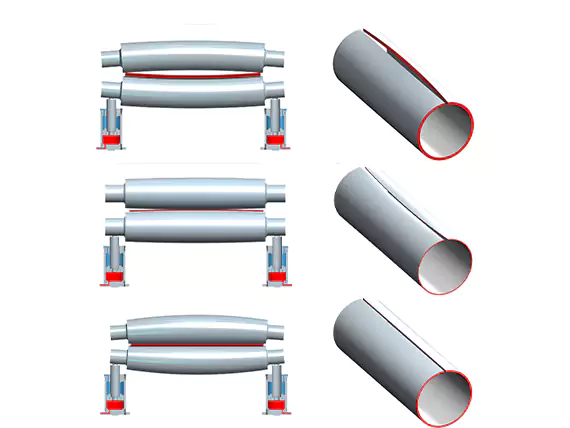

Lors du processus de flexion, la pression exercée sur les rouleaux peut provoquer une légère déflexion au centre, entraînant une courbure inégale ou des zones plates le long de la plaque. Pour éliminer cela, nos machines sont équipées d’un Système de compensation de couronnement conçu de précision.

Chaque jet est Usiné CNC avec un profil de couronne calculé cela compense la déflexion sous charge. Lors de la pliabilité de plaques épaisses ou larges, la couronne garantit une répartition uniforme de la pression sur toute la largeur de la plaque, en maintenant une forme cylindrique parfaite.

Tous les jets sont forgé solide et subir Durcissement par induction pour obtenir une dureté de surface de 42–55 HRC, améliorant significativement la résistance à l’usure et prolongeant la durée de vie. De plus, les jets reçoivent un Traitement spécial de surface pour une dureté supérieure et une performance de laminage lisse, usinée CNC avec un Une couronne optimisée, et Induction durcie jusqu’à 54 HRC pour une résistance supérieure et une durabilité de surface. Optionnel Rouleaux polis sont disponibles pour les exigences haut de gamme.
