À l’intérieur du frein à pompe CNC 4000mm | Comment ça fonctionne

Le frein à pression CNC 4000 mm est un système de pliage de tôle de précision. Il utilise un contrôle informatique pour guider la mémoire de bois, les outillages et le backgauge. Il forme des angles précis sur de longues pièces. Il prend en charge, des pièces complexes et une production répétable. Il intègre un contrôle hydraulique ou servo pour la stabilité. Il gère les séquences de courbure par des étapes programmées. Cela réduit la variation et améliore le débit. Comment obtient-il une telle constance et rapidité ? La réponse réside dans sa logique de contrôle, ses capteurs et sa stratégie de mouvement. Les sections suivantes examinent la machine et révèlent sa méthode.

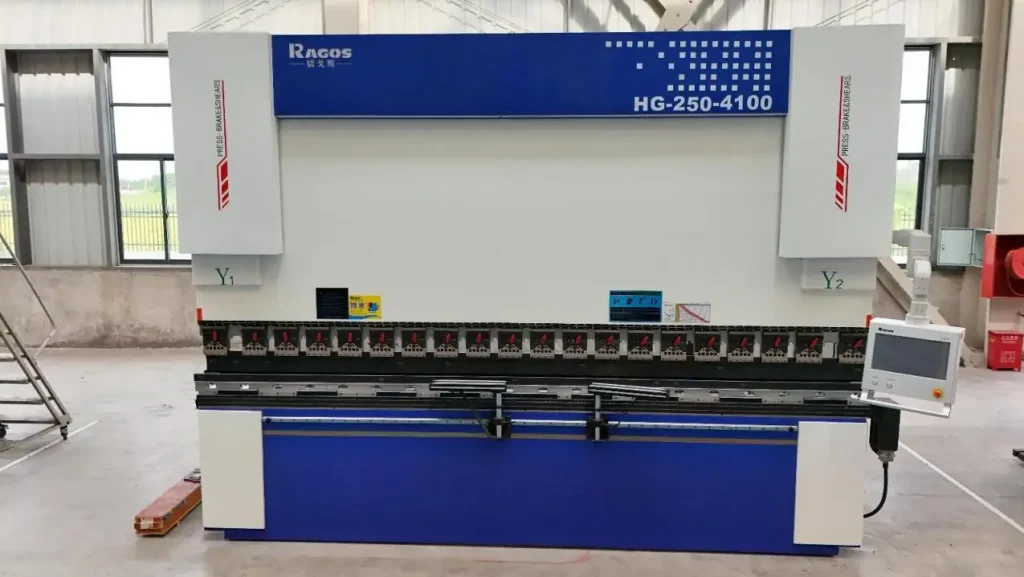

À l’intérieur du frein à pression CNC 4000 mm

• Coup de poing, Mort et Mouvement contrôlé

Au cœur de son cœur, le frein à pression CNC de 4000 mm plie le métal en enfonçant un poinçon dans une matrice. Le système CNC aligne le mouvement du ram avec les positions du backgauge pour verrouiller le datum. Un profil de force hydraulique ou servo contrôlé façonne la courbure, définie par la pénétration du poinçon dans l’ouverture de la puce. La géométrie de l’outil et les propriétés des matériaux influencent le résultat final. Cette approche permet à la fois la flexion de l’air et le bottoming, permettant aux équipes d’atteindre différents rayons et angles avec confiance.

L’approche JS RAGOS ajoute de la stabilité sur de longues parties. Le frein à pression CNC 4000 mm utilise un châssis rigide et des guides de précision pour limiter la déflexion sur toute la longueur de travail. La répartition de la charge est équilibrée sur le plateau pour protéger l’uniformité des angles d’un bout à l’autre. Lors de la formation de larges panneaux ou d’enceintes hautes, cette rigidité est importante. Cela évite la dérive d’angle et réduit le besoin de retouches. Avec le bon rayon de poinçon et la largeur en V de la puce, les opérateurs peuvent répéter les résultats décalage après décalage.

• Backgauges, séquençage et ressort

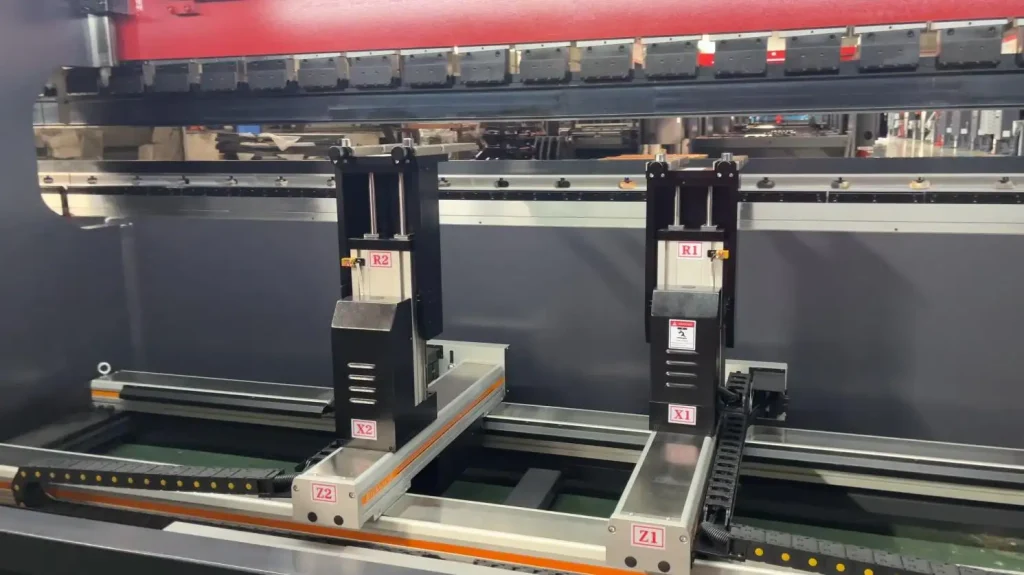

La précision va plus que le contrôle de l’angle. La cohérence de la longueur des brides est cruciale pour les assemblages. Des manomètres de fond servomoteurs positionnent la feuille contre les doigts qui agissent comme des butées. Plus la butée est proche des outils, plus la bride est courte. Sur les pièces complexes, le CNC repositionne la jauge arrière après chaque courbe à la distance programmée suivante. Cela maintient l’empilement des dimensions dans la tolérance et réduit la manipulation manuelle.

Le retour à ressort est toujours présent. Cela dépend de l’épaisseur, de la pente et du rayon. Le frein à pression CNC 4000 mm compense en appliquant des angles de surflexion ou en position de maintien au bas de la course. La profondeur de pénétration est ajustée pour que l’angle libéré corresponde au dessin. JS RAGOS prend en charge à la fois la programmation sur machine et la CAO/FAO hors ligne. Des séquences complètes de courbure peuvent être simulées pour vérifier le dégagement et confirmer les rayons prévus avant le premier cycle.

Capacité, outillages et conception pour la précision

• Planification des forces et références clés

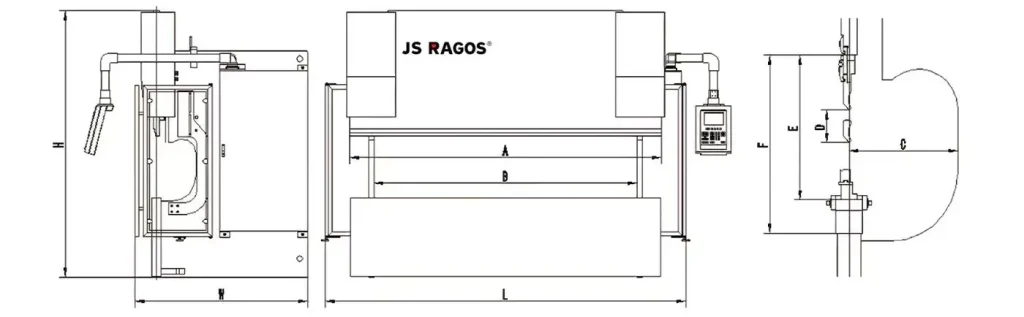

La capacité définit ce qui peut être formé. La force maximale et la longueur de travail déterminent quelles combinaisons d’épaisseur, de courbe, d’angle et de rayon sont réalisables. Avec le frein à pression CNC 4000 mm, les équipes de production peuvent traiter de grandes pièces pouvant atteindre 4 000 mm de longueur de courbure et jusqu’à 250 tonnes de force disponible. La demande de force augmente avec l’épaisseur, la longueur de flexion et l’angle externe. Il tombe à mesure que l’ouverture du dé et le rayon de courbure augmentent. Planifier autour de ces règles minimise les détours et les débris des procès.

Les exemples suivants aident à évaluer la faisabilité d’une courbure de 90° dans l’acier doux :

• Une épaisseur de 1,5 mm à une longueur de courbure de 3 000 mm et un rayon intérieur de 2 mm nécessite généralement environ 45 tonnes.

•5,0 mm d’épaisseur à 3 000 mm de longueur de courbe avec un rayon intérieur de 4 mm nécessite généralement environ 150 tonnes.

Ces benchmarks soutiennent les décisions précoces concernant la sélection de la puce, le rayon de poinçon et l’imbrique des pièces. En alignant à l’avance matériaux, géométrie et capacité de force, les équipes réduisent les interruptions de ligne et protègent le takt time. Choix d’outillages et stratégie de dégagement

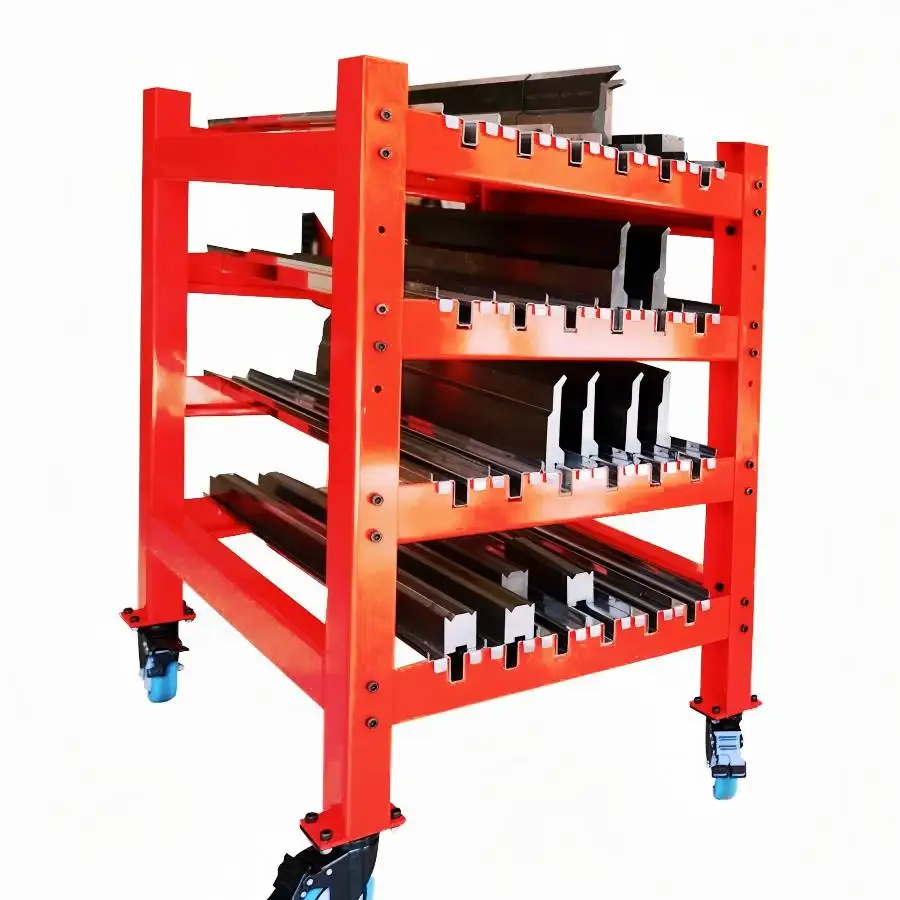

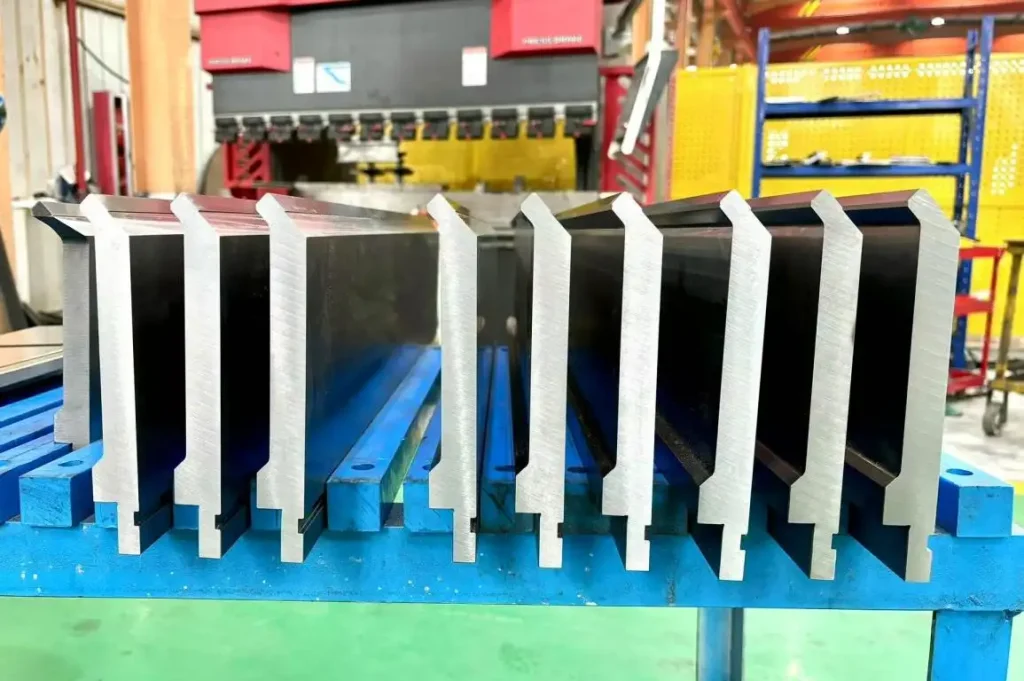

Les outillages fixent le rayon atteignable et la qualité de surface. Les matériaux plus épais nécessitent souvent un rayon de pointe de poinçon plus large et une largeur en V plus large. Pour les angles vifs ou les petits rayons, la surpliabilité des outils avec des angles inclus plus aigus peut contrer la récupération élastique. Les pièces à flexion multiple introduisent une autre contrainte. Sans dégagement, une bride existante peut frapper le poinçon lors d’un courbe ultérieur. Les poinçons à cou d’oie résolvent ce problème en créant de l’espace pour la bride formée. Dans les cas extrêmes, des serre-joints allongés ou suspendus élèvent le corps de l’outil pour augmenter le dégagement des portes, à condition que la course s’adapte à la hauteur totale.

Le choix et la configuration des outils ne devraient pas ralentir la production. Le contrôle JS RAGOS relie la qualité du matériau, l’épaisseur et l’angle de cible à une bibliothèque de poinçons et de matrices. Les combinaisons recommandées sont présentées à l’IHM. Cela raccourcit les changements de vitesse et réduit le risque de mauvais choix d’outil dans des environnements à forte mixation. Les identifiants des outils sont confirmés par des listes de contrôle à l’écran et une lecture optionnelle de codes-barres pour s’assurer que la machine et la configuration correspondent au programme.

Les décisions de conception façonnent également le succès du bending. Le développement à blanc doit tenir compte du rayon formé sur le frein à pression. Des rayons plus grands réduisent le plat développé. Lorsque le rayon indiqué entre en conflit avec le jeu de dés, les assemblages peuvent se désaligner. Chez JS RAGOS, nous chargeons l’alignement du rayon et de l’outillage à chargement frontal pour que les motifs plats restent fidèles et que le retravail soit minimisé.

Des points de douleur de la boutique aux avantages du JS RAGOS

Là où la flexion échoue souvent

Les fabricants font face à des obstacles récurrents qui font perdre du temps et du matériel. Les problèmes les plus courants incluent :

• Décalage d’angle le long des panneaux longs dû à la déflexion et à la répartition inégale des charges. • Collisions entre outils et brides déjà formées sur des pièces à plusieurs courbes.

• Temps de changement excessif lors du changement de matériaux et de géométries.

• Sous-estimation du rebond qui entraîne des remaniements et des angles irréguliers.

• Programmation des goulots d’étranglement sur les commandes à fort mélange et faible volume.

Chacun de ces problèmes réduit le débit et augmente les coûts. Ils créent également des risques de qualité qui peuvent atteindre le client si ce n’est pas controlled.JS RAGOS répond à ces défis grâce à une conception mécanique équilibrée et un contrôle intelligent. Le frein à pression CNC 4000 mm maintient la rigidité sur toute la longueur de travail pour des angles constants. Le contrôle en temps réel de la profondeur de pénétration et des profils de mouvement maintient la stabilité. Les bibliothèques d’outils et la configuration guidée raccourcissent les changements de stock. Les outils de dégagement et les options à col de gle empêchent les interférences. La programmation hors ligne avec simulation visualise toute la séquence avant que la première partie ne soit courbée.

Flux de travail éprouvé et appel à l’action

Un processus discipliné convertit la capacité de la machine en une production stable. Les opérateurs commencent par la configuration en sélectionnant le bon punch et le die et en chargeant le programme. La machine vérifie les positions du backgauge et affiche une carte de courbe. L’opérateur charge le matériau et l’écarlate à la jauge arrière. Le vérin avance – hydraulique ou servo – pour produire l’angle par une pénétration précise. Surplier ou maintenir au bas compense le rebond. La pièce est retirée pour une vérification qualité ou un traitement ultérieur. Lorsque nécessaire, le CNC s’indexe à la courbe suivante et déplace automatiquement la jauge arrière. Cela réduit les entrées manuelles et améliore la sécurité.

Au-delà de la mécanique, le soutien et la formation comptent. JS RAGOS fournit des bibliothèques de bend standard, des guides de paramètres pour les matériaux courants et des modèles de bonnes pratiques. Ces ressources aident les nouveaux opérateurs à atteindre rapidement le succès initial et aident les équipes expérimentées à augmenter leur trafic. Pour la production à grande échelle des usines, nous proposons une automatisation optionnelle et une intégration avec des cellules de découpe ou de perforation laser en amont. Les données du frein à pression peuvent être liées à MES pour la traçabilité et l’analyse OEE.

Appel to Action : Si votre équipe recherche des angles plus serrés, des changements plus rapides et des résultats fiables sur les longues parties, contactez JS RAGOS. Le frein à pression CNC 4000 mm aide à unifier la stratégie d’outillage, la planification de la capacité et le séquençage des courbes. Demandez une consultation, organisez une démonstration en direct ou demandez un devis personnalisé. Notre équipe d’ingénierie examinera vos pièces, proposera outillages et rayons, et soutiendra un processus de pliage fiable et efficace.
