Presse plieuse à action ascendante
Le frein à pression montant JS Ragos fonctionne avec la poutre inférieure (lit) se déplaçant vers le haut vers une poutre supérieure fixe. Ce design est moins courant mais offre néanmoins des avantages uniques pour certaines applications. Combiné à la vitesse de cycle rapide allant jusqu’à 55 coups par minute, Il offre à la fois précision et une grande productivité. Caractéristiques principales: 1.Conception compacte Puisque la poutre supérieure reste fixe, La structure peut être plus compacte. Souvent utilisé pour des freins à pression plus petits ou des applications spécifiques. 2.Configuration conviviale pour l’opérateur La pièce peut rester soutenue pendant que la poutre inférieure monte. Facilité pour manipuler des pièces légères ou plus courtes. 3.Hydraulique simplifiée oUtilise typiquement un seul mouvement hydraulique ascendant. oPeut réduire la complexité dans certaines conceptions de machines. 4.Coût initial plus bas Les systèmes à action up-action peuvent être moins coûteux à construire dans des plages de tonnage plus petites. Attractif pour les opérations de tôlerie débutantes.
-
Modèle MG-1003
-
Pression nominale 100Ton
-
Longueur de flexion Longueur de flexion

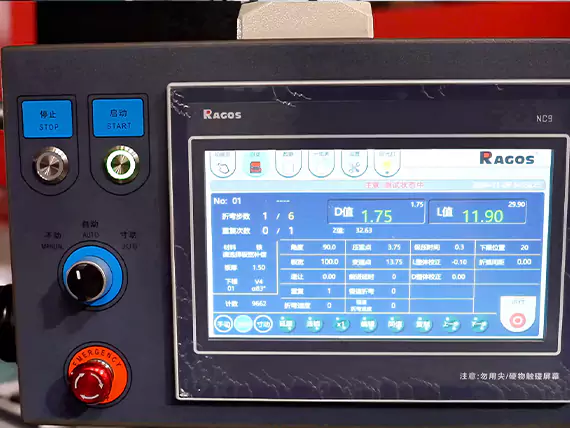

Contrôleur
JS Systèmes de contrôle CNC auto-développés RAGOS
Conçu pour simplicité, fiabilité, et facilité d’utilisation – même pour des opérateurs ayant peu ou pas d’expérience.
Interface intuitive et polyvalente
Le système propose un mode multimode, Panneau de contrôle convivial qui minimise le temps d’apprentissage et permet une installation rapide des opérations. Sa conception simple garantit même que les opérateurs inexpérimentés c
JS Systèmes de contrôle CNC auto-développés RAGOS
Conçu pour simplicité, fiabilité, et facilité d’utilisation – même pour des opérateurs ayant peu ou pas d’expérience.
Interface intuitive et polyvalente
Le système propose un mode multimode, Panneau de contrôle convivial qui minimise le temps d’apprentissage et permet une installation rapide des opérations. Sa conception simple garantit que même les opérateurs inexpérimentés peuvent obtenir une flexion fluide et précise.
Flexion lisse et précise.
Demander un devis

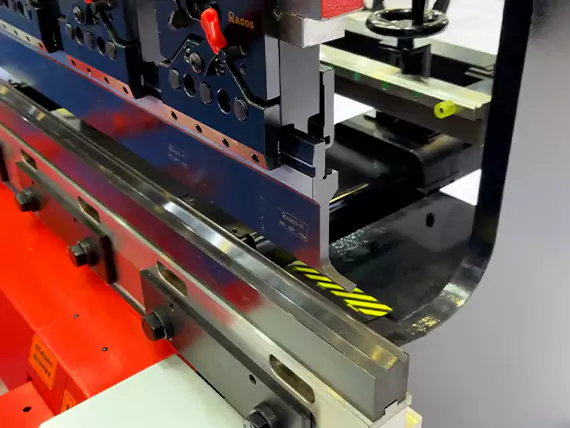

Porte-poinçon de type Amada Scrip
Verrouillage sans outil: Pour le serrer fermement, Il suffit d’insérer la poinçonne et de tourner le levier; Aucun outil n’est nécessaire.
Économie de temps: Comparé aux porte-étendard, Les temps de changement d’outil sont réduits de plus de 50%, Réduire considérablement le temps d’installation et la main-d’œuvre.
Serrage polyvalent:
Fonctionne avec des plaques de serrage avant et arrière, permettant une flexibilité dans le placement des poinçons pour s’adapter aux interférences ou aux géométries complexes des pièces.
Demander un devis

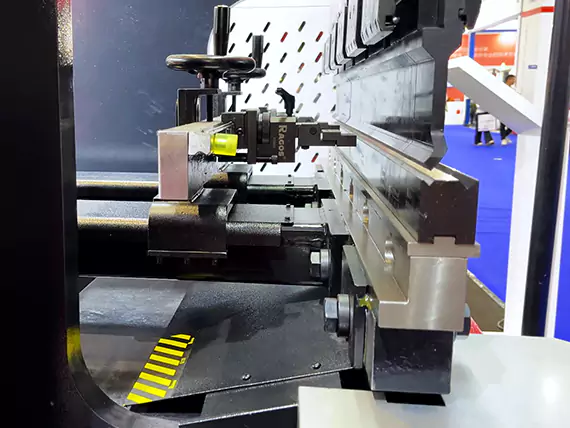

Cartolier fiable
Le système de retrojauge d’un frein à pression à action ascendante est conçu pour garantir un positionnement précis et répétable de la pièce lors de la flexion. Il assure un alignement précis, réduction du temps de préparation et amélioration de la constance de la flexion.
- Haute précision– Contrôlé par CNC pour un positionnement fiable et cohérent.
- Réglage flexible– Peut être programmé pour se déplacer sur plusieurs axes, permettant des séquences de flexion complexes.
- Stabilité– La conception à effet de réaction garantit que la pièce reste solidement soutenue sur la table, rendre le positionnement en arrière-jauge plus stable.
Demander un devis
Spécifications techniques
Pour des spécifications plus détaillées, N’hésitez pas à nous contacter. Pour des spécifications plus détaillées, N’hésitez pas à nous contacter. Pour des spécifications plus détaillées, N’hésitez pas à nous contacter.
| Modèle | MG-1003 | MG-8025 | MG-6020 | MG-5016 | MG-3512 | |
| Pression nominale | 100ton | 80ton | 60ton | 50ton | 35ton | |
| Longueur de flexion | 3100mm | 2500mm | 2000mm | 1600mm | 1200mm | |
| Distance entre les plaques latérales | 2550mm | 2090mm | 1700mm | 1220mm | 1020mm | |
| Profondeur de gorge | 405mm | 405mm | 405mm | 405mm | 300mm | |
| Hauteur d’ouverture | 390mm | 390mm | 390mm | 390mm | 390mm | |
| Caresser | 100mm | 100mm | 100mm | 100mm | 100mm | |
| Vitesse de travail | Vitesse rapide | 52mm/s | 52mm/s | 52mm/s | 52mm/s | 52mm/s |
| Vitesse de flexion | 10mm/s | 10mm/s | 10mm/s | 10mm/s | 10mm/s | |
| Vitesse de retour | 46mm/s | 46mm/s | 46mm/s | 46mm/s | 46mm/s | |
| Dimension | Longueur | 3130mm | 2650mm | 2180mm | 1680mm | 1465mm |
| Largeur | 1450mm | 1350mm | 1350mm | 1350mm | 1200mm | |
| Hauteur | 2480mm | 2320mm | 2160mm | 2160mm | 1960mm | |
| Alimentation du moteur principal | 7.5KW | 7.5KW | 5.5KW | 4.0KW | 3.0KW | |
| Nombre de bouteilles d’huile | 3PC | 3PC | 3PC | 1PC | 1PC | |
| Capacité des réservoirs de pétrole | 72L | 55L | 45L | 40L | 33L | |
| Poids | 6600Historique médical | 4300Historique médical | 3500Historique médical | 2800Historique médical | 2200Historique médical | |
Solutions de mise à niveau
Si vous avez besoin d’acheter des accessoires ou des services séparés pour rénover la machine, Vous pouvez en savoir plus via le lien ci-dessous.
Système de contrôle CNC
Modification de la butée arrière
Options de sécurité(NON 12)
Système de bombage
Système de serrage de l’outillage
Suiveur de pliage
Système DSVP hybride
Logiciel de pliage hors ligne
Appareil de mesure d’angle
-
